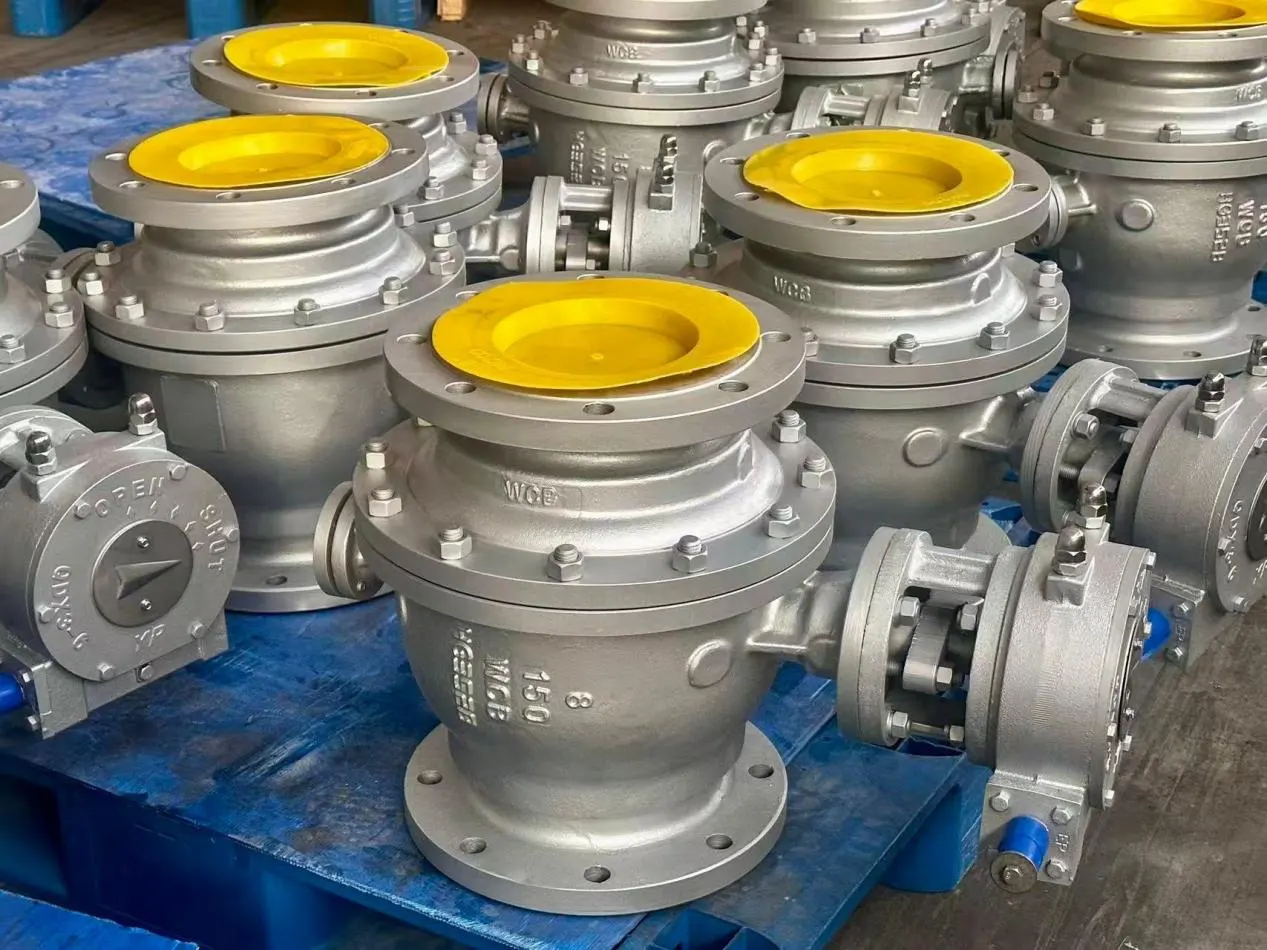

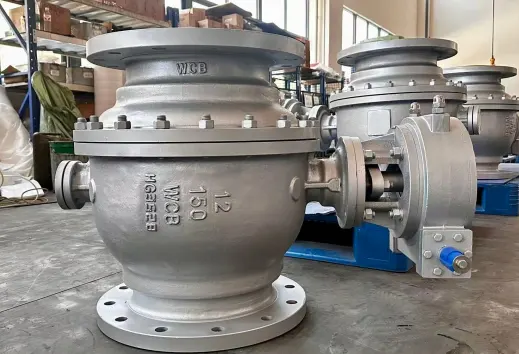

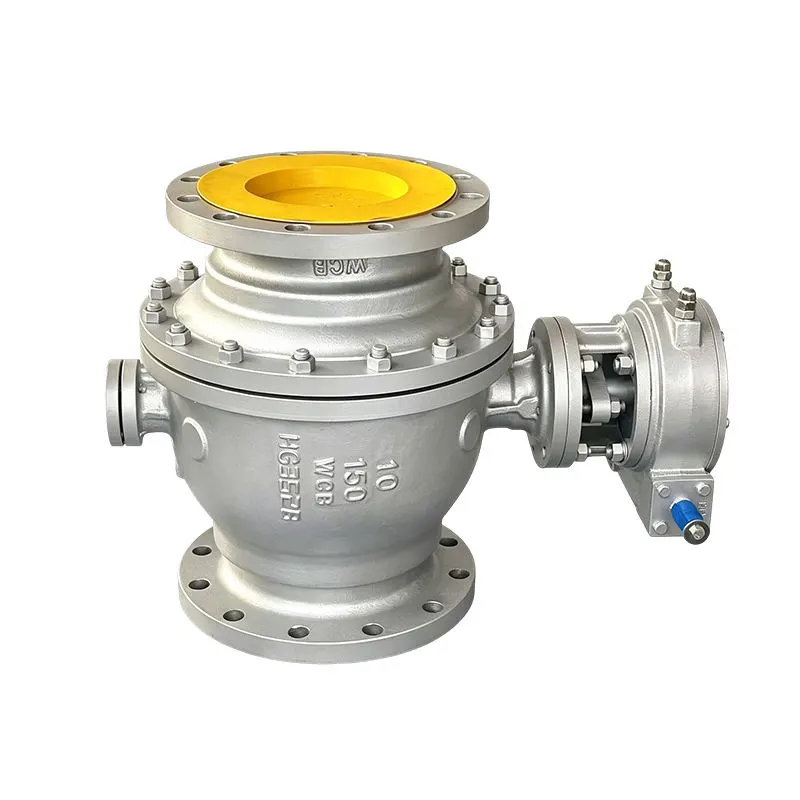

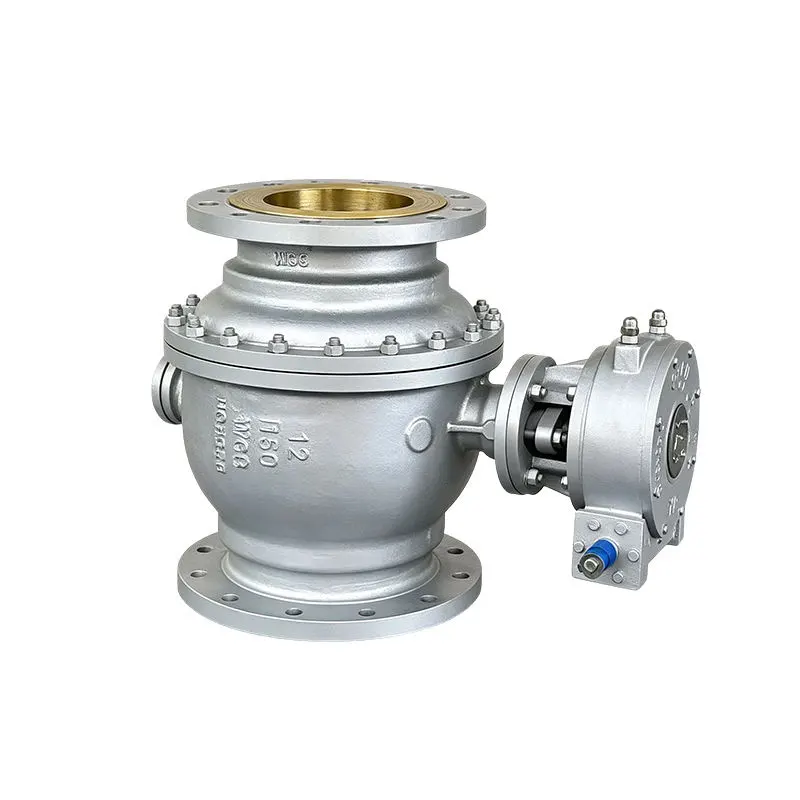

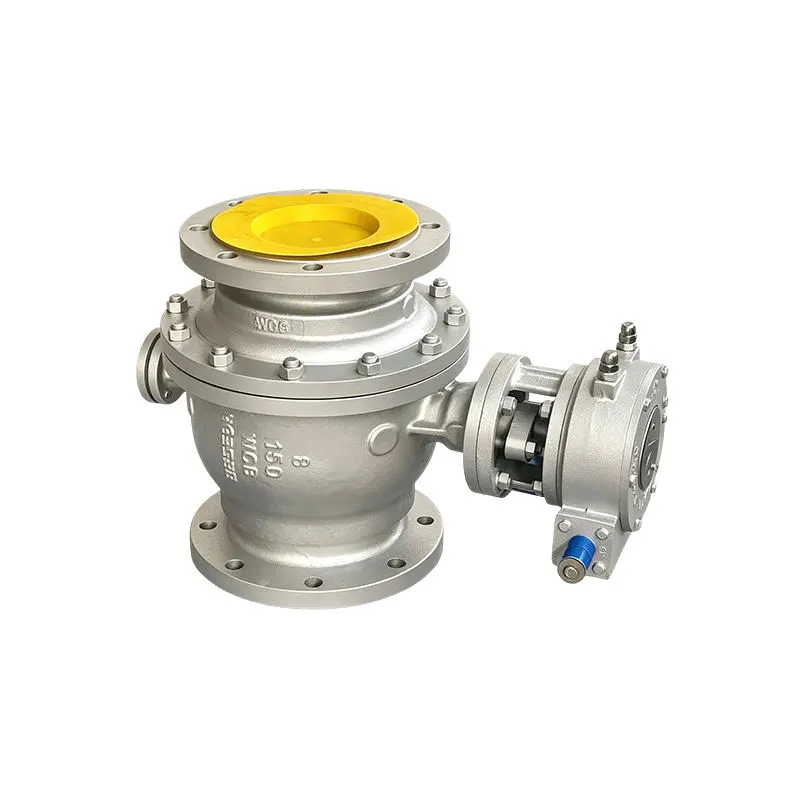

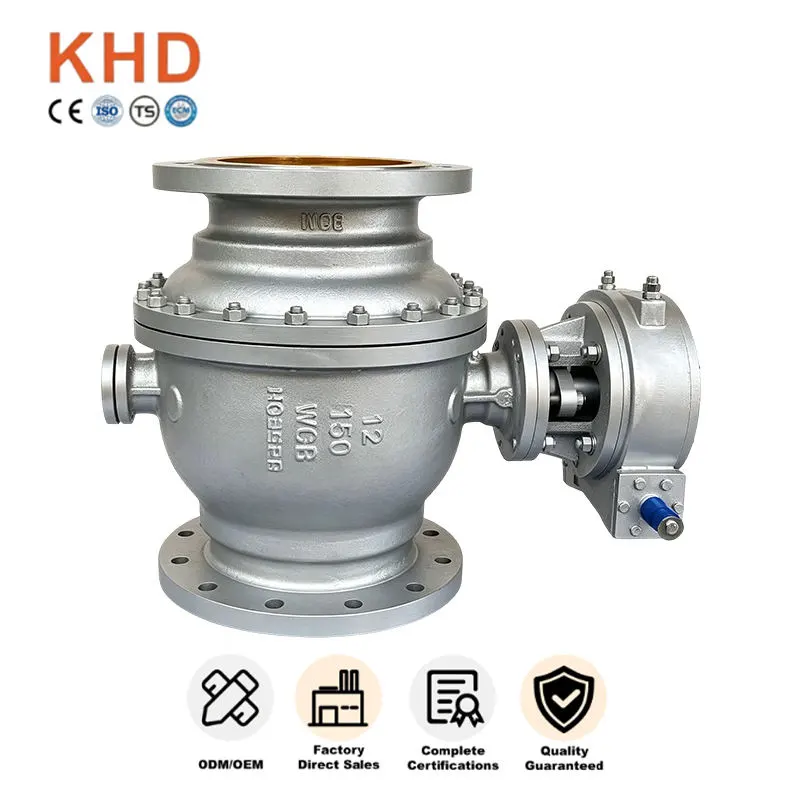

WCB कार्बन स्टील स्थिर बॉल वाल्व

WCB कार्बन स्टील फिक्स्ड बॉल व्हॉल्व्ह हा पाइपलाइन पृथक्करण आणि प्रवाह नियंत्रणासाठी बनवलेला हेवी ड्यूटी औद्योगिक झडपा आहे, जो Huadu वाल्व ग्रुपने उत्पादित केला आहे. हे ट्रुनिअन फिक्स्ड बॉल डिझाइन आणि A216 WCB कार्बन स्टील मटेरिअलचा अवलंब करते, उच्च दाबाच्या गंभीर पाइपलाइन कामाच्या परिस्थितीसाठी योग्य आहे.

हा औद्योगिक झडपा सतत उच्च दाब सेवा आणि दीर्घ सायकल ऑपरेशन अंतर्गत विश्वासार्हपणे कार्य करतो, ज्या प्रकल्पांसाठी सीलिंग सुरक्षा आणि दीर्घ सेवा आयुष्य मुख्य आवश्यकता आहे अशा प्रकल्पांसाठी मोठ्या प्रमाणावर निवडले जाते.

कच्चा माल आणि संरचनात्मक फायदे

प्रीमियम A216 WCB कार्बन स्टील बॉडी

WCB कार्बन स्टील फिक्स्ड बॉल व्हॉल्व्ह A216 WCB कार्बन स्टीलमधून कास्ट केला जातो, ज्यामुळे हे मुख्य गुण मिळतात:

-उच्च यांत्रिक शक्ती आणि उत्कृष्ट प्रभाव प्रतिकार

-प्रेशर सर्ज आणि वॉटर हॅमर विरुद्ध तापमान अनुकूलता चांगली

-उच्च दाब वर्ग सेवेसाठी भिंतीची पुरेशी जाडी

- अंतर्गत आणि पृष्ठभागावरील दोष दूर करण्यासाठी कठोर कास्टिंग तपासणी

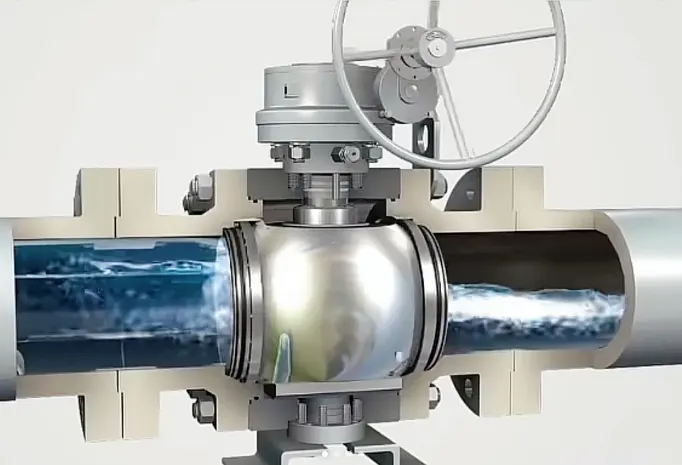

ट्रुनियन माउंटेड फिक्स्ड बॉल स्ट्रक्चर

सामान्य फ्लोटिंग बॉल व्हॉल्व्हपेक्षा वेगळे, आमचे ट्रुनियन फिक्स्ड बॉल डिझाइन बहुतेक पाइपलाइन प्रेशर लोड वरच्या आणि खालच्या सपोर्ट शाफ्टमध्ये स्थानांतरित करते. बॉल स्थितीत लॉक राहतो, म्हणून वाल्व सीट फक्त कमीतकमी संपर्क शक्ती सहन करतात. हे सतत उच्च दाबाखाली वारंवार उघड्या-बंद सायकलीसह आसन ओरखडा मोठ्या प्रमाणात कमी करते. स्थिर द्वि-दिशात्मक सीलिंग दबाव दिशेकडे दुर्लक्ष करून गळती रोखते, गंभीर प्रक्रिया लूपसाठी सिस्टम सुरक्षितता सुधारते.

ऑप्टिमाइझ केलेले सीलिंग आणि सुरक्षितता बांधकाम

या WCB कार्बन स्टील फिक्स्ड बॉल व्हॉल्व्हसाठी स्प्रिंग लोडेड फ्लोटिंग सीट असेंब्ली सुसज्ज आहे. बिल्ट इन स्प्रिंग्स हजारो ऑपरेशन्सनंतर घट्ट शटऑफ कार्यप्रदर्शन टिकवून ठेवण्यासाठी किरकोळ पोशाखांची भरपाई करतात. अँटी-ब्लो आउट स्टेम अचानक दाब वाढण्याविरूद्ध मानक सुरक्षा वैशिष्ट्य म्हणून काम करते. मल्टी लेयर ग्रेफाइट पॅकिंग स्टेम गॅपच्या आसपास फरारी उत्सर्जन कमी करते. सर्व सीलिंग घटक सामान्य स्पेअर पार्ट्सऐवजी उच्च दाब, मध्यम तापमानात कार्यरत माध्यमांसाठी खास जुळतात.

मुख्य गुणधर्म

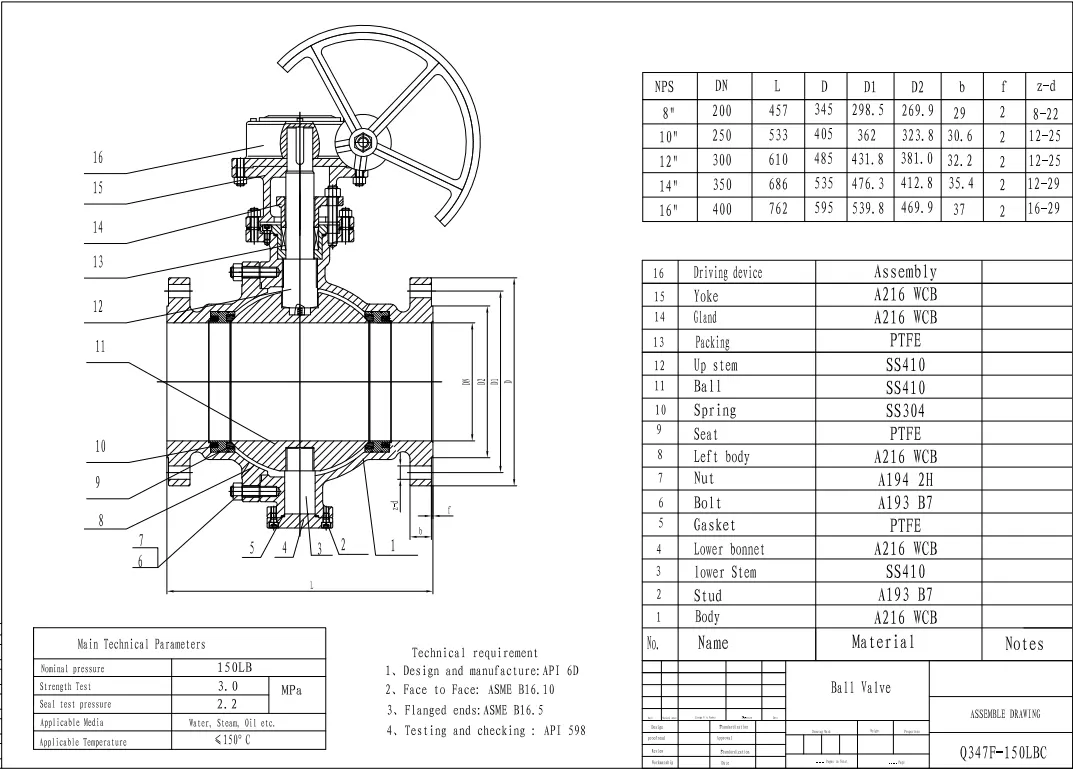

तांत्रिक तपशील

मानक पॅरामीटर्स

आकार: DN50-DN1200

प्रेशर रेटिंग: Class150-Class2500

साहित्य: A216 WCB कार्बन स्टील

रचना: ट्रुनिअन माउंट केलेले फिक्स्ड बॉल व्हॉल्व्ह

तापमान श्रेणी:-29℃ ~ 425℃

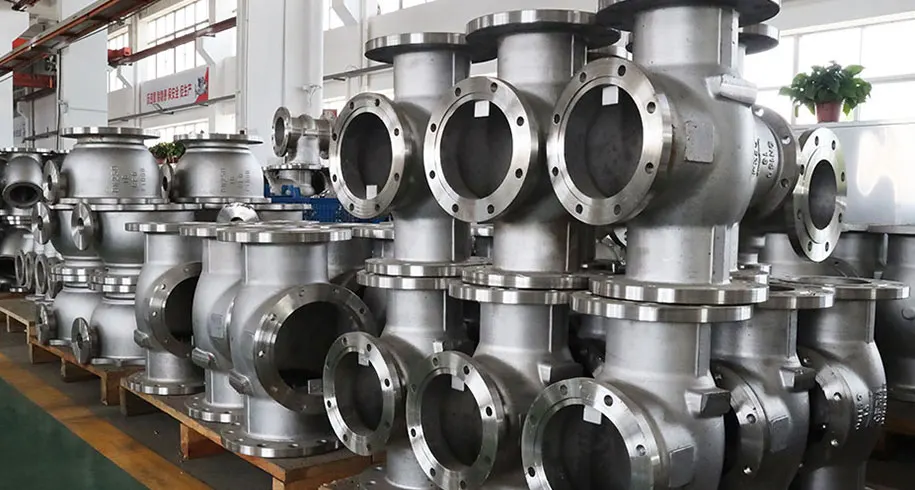

उत्पादन प्रक्रिया

WCB कार्बन स्टील फिक्स्ड बॉल व्हॉल्व्ह यातून जातो:

- पात्र A216 WCB कास्टिंग उत्पादन

- स्थिर भौतिक मालमत्तेसाठी उष्णता उपचार

- सीलिंग पृष्ठभागांसाठी सीएनसी अचूक मशीनिंग

- जुळलेल्या सीलिंग आणि ॲक्ट्युएटर घटकांसह असेंब्ली

कामगिरी वैशिष्ट्ये

- वारंवार सायकलिंग सेवेसाठी कमी पोशाख ट्रिनिअन रचना

- विश्वसनीय द्वि-दिशात्मक घट्ट शटऑफ

- सतत उच्च पाइपलाइन दाब अंतर्गत कमी सीट अपयश दर

- एकाधिक ॲक्ट्युएटर पर्यायांसह सुसंगत: मॅन्युअल गियर, वायवीय, इलेक्ट्रिक

- पूर्ण-खुल्या / पूर्ण -बंद अलगाव सेवेसाठी डिझाइन केलेले

अर्ज क्षेत्रे

तेल आणि वायू उद्योग

WCB कार्बन स्टील फिक्स्ड बॉल व्हॉल्व्ह मोठ्या प्रमाणात लागू केले जाते:

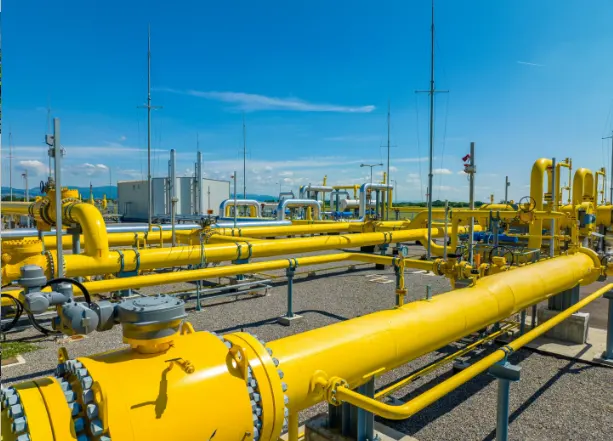

- नैसर्गिक वायू ट्रांसमिशन मुख्य पाइपलाइन

- तेल शुद्धीकरण प्रक्रिया ओळी

- कच्चे तेल हस्तांतरण सुविधा

- गॅस गॅदरिंग स्टेशन पाइपिंग सिस्टम

पेट्रोकेमिकल उद्योग

- उच्च दाब पेट्रोकेमिकल प्रक्रिया लूप

- प्रक्रिया युनिट मुख्य अलग पाइपलाइन

- मध्यम तापमान नॉन-संक्षारक आणि सौम्य-संक्षारक द्रव सर्किट

उर्जा उद्योग

- पॉवर प्लांट मुख्य प्रक्रिया पाइपिंग

- हेवी ड्यूटी इंडस्ट्रियल प्लांट लूप सिस्टम

सामान्य औद्योगिक प्रकल्प

- नवीन EPC प्रकल्प पाइपलाइन पॅकेज तयार करा

- विद्यमान पाइपलाइन नूतनीकरण आणि रेट्रोफिटचे काम

- कठीण देखभाल प्रवेश आणि उच्च सुरक्षा आवश्यकता असलेल्या औद्योगिक साइट्स

गुणवत्ता नियंत्रण आणि प्रकल्प खरेदी समर्थन

ISO, CE आणि API प्रमाणपत्रांसह प्रमाणित झडप उत्पादक म्हणून, प्रत्येक WCB कार्बन स्टील फिक्स्ड बॉल व्हॉल्व्ह शिपमेंटपूर्वी संपूर्ण फॅक्टरी चाचण्या घेते, ज्यामध्ये हायड्रोस्टॅटिक शेल चाचणी, सीट सीलिंग चाचणी आणि मितीय तपासणी समाविष्ट आहे. सॅम्पलिंग तपासणीशिवाय हेवी ड्युटी मोठ्या आकाराच्या वाल्व्हसाठी पूर्ण तुकडा चाचणी लागू केली जाते. कच्च्या मालाची पडताळणी, कास्टिंग तपासणी, असेंबली पर्यवेक्षण आणि पूर्ण झालेले वाल्व चाचणी संपूर्ण उत्पादन कार्यप्रवाहात चालते. निविदा सादर करण्यासाठी आणि साइटच्या स्वीकृतीसाठी सामग्री चाचणी प्रमाणपत्रे आणि तपासणी अहवाल प्रदान केले जाऊ शकतात.

साइटवरील कामकाजाच्या परिस्थितीनुसार लवचिक कॉन्फिगरेशन पर्याय उपलब्ध आहेत, विविध प्रेशर ग्रेड्स, सीलिंग मटेरियल कॉम्बिनेशन्स आणि एकाधिक ऑपरेटिंग मोड्स समाविष्ट आहेत. लवचिक MOQ नमुना चाचणी, लहान बॅच स्टॉक सप्लाय आणि मोठ्या प्रमाणात मोठ्या प्रमाणात प्रोजेक्ट ऑर्डरचे समर्थन करते. Huadu Valve Group चे WCB फिक्स्ड बॉल व्हॉल्व्ह जागतिक स्तरावर निर्यात केले जातात आणि जगभरातील औद्योगिक ग्राहकांकडून पुनरावृत्ती ऑर्डर मिळवतात.

रिअल वर्ल्ड साइट टिकाऊपणासाठी सीट आणि स्टेम सीलिंग कसे तयार केले जाते?

या फिक्स्ड बॉल व्हॉल्व्हसाठी आम्ही स्प्रिंग लोडेड फ्लोटिंग सीट डिझाइन वापरतो. अंतर्गत झरे बॉलच्या पृष्ठभागावर आसन दाबून ठेवतात. जेव्हा हजारो ऑपरेशन्सनंतर किरकोळ पोशाख होतो, तेव्हा स्प्रिंग्स लहान अंतरांची भरपाई करू शकतात, कालांतराने चांगले सीलिंग कार्यप्रदर्शन राखतात. अँटी ब्लो आउट स्टेम संरचना मानक सुरक्षा वैशिष्ट्य म्हणून अंगभूत आहे. अनपेक्षित पाइपलाइन प्रेशर स्पाइक्स अंतर्गत, ते स्टेम बाहेर उडण्यापासून प्रतिबंधित करते. स्टेम गॅपच्या आसपास लहान फरारी उत्सर्जन थांबवण्यासाठी, स्टेम सीलिंगसाठी मल्टी लेयर ग्रेफाइट पॅकिंग फिट केले आहे. हे सीलिंग भाग सामान्य स्वस्त सुटे भाग नाहीत; ते उच्च दाब आणि मध्यम तापमानाच्या कामाच्या परिस्थितीशी जुळण्यासाठी निवडले जातात.
