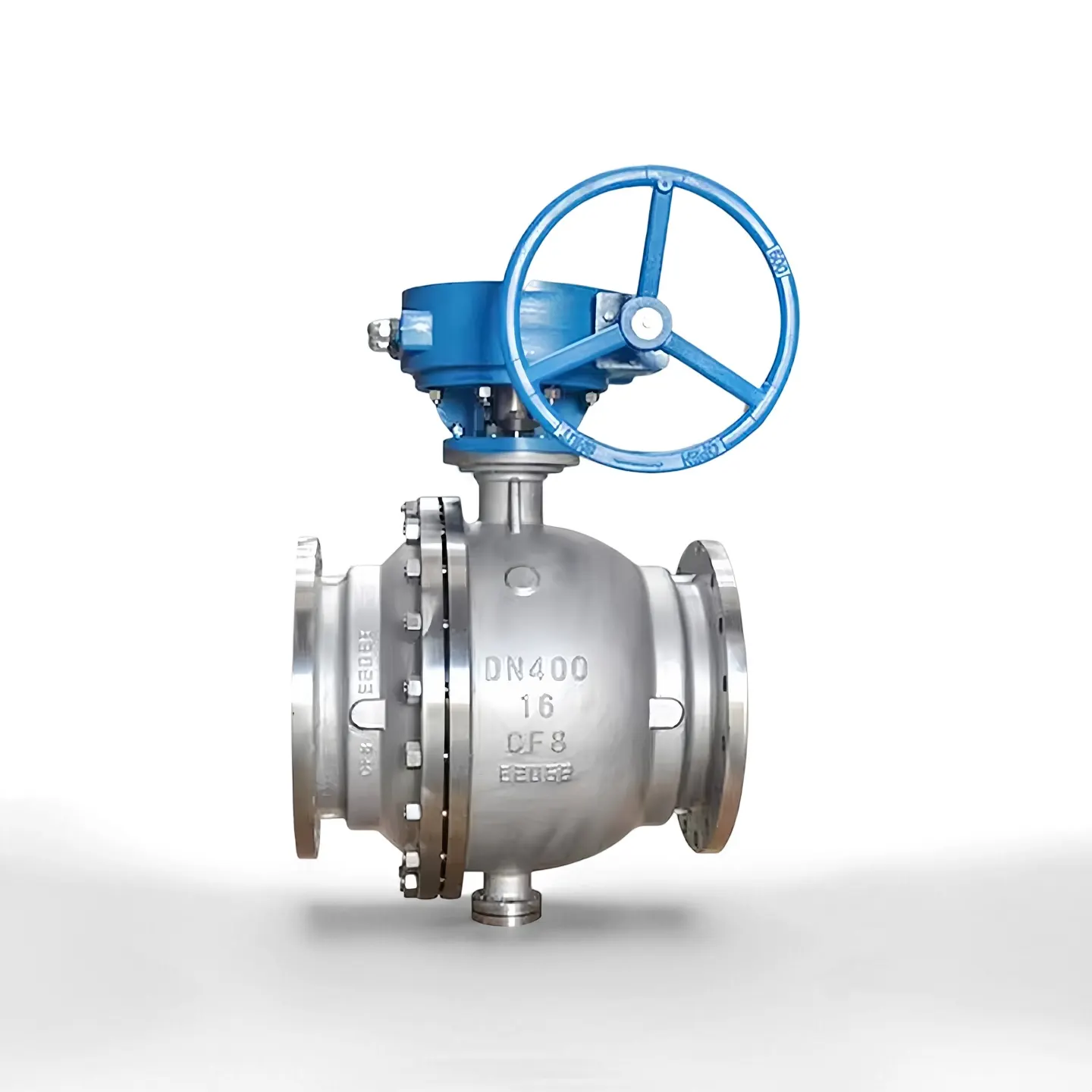

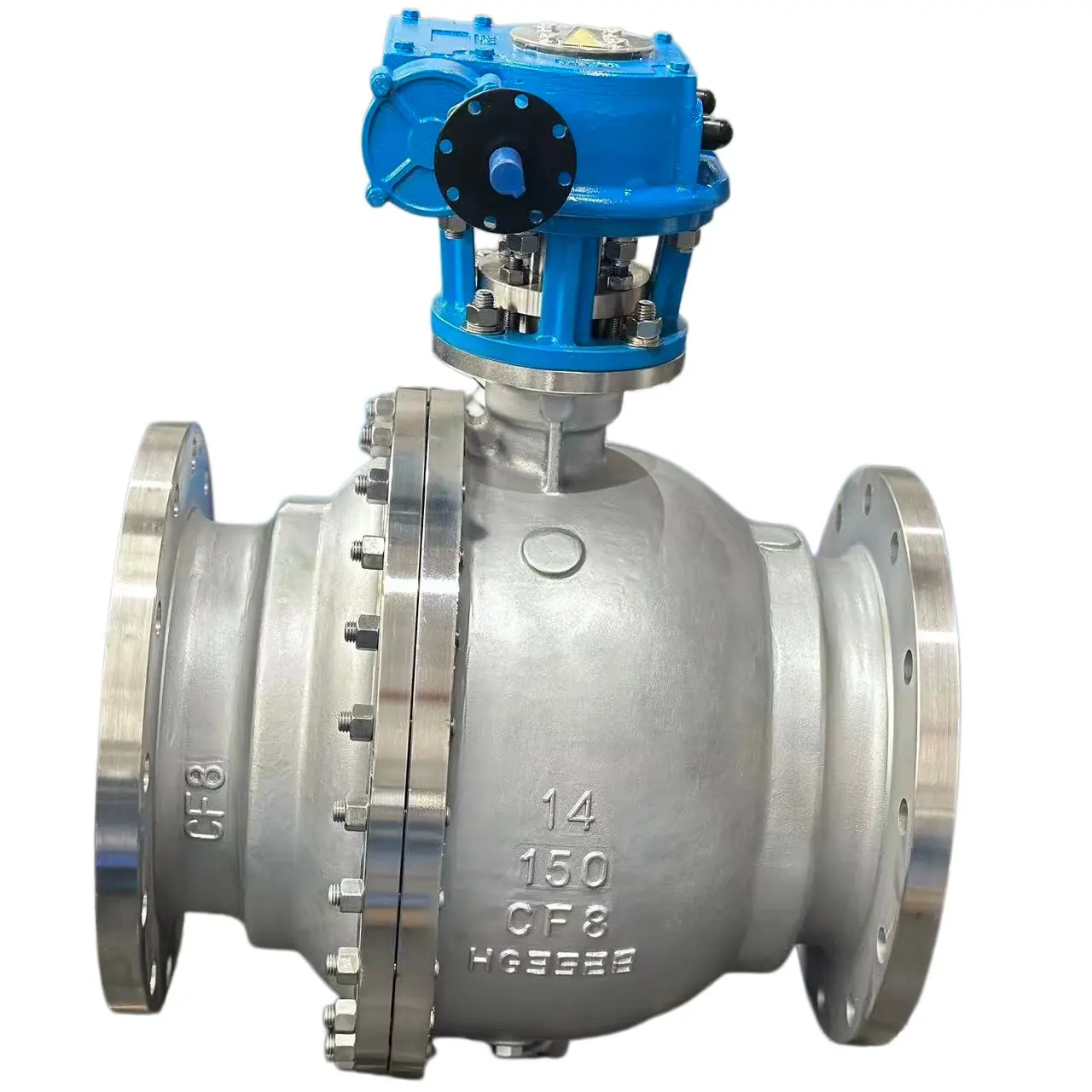

स्टेनलेस स्टील फिक्स्ड बॉल व्हॉल्व्ह बनावट फ्लँग्ड बॉल व्हॉल्व्ह

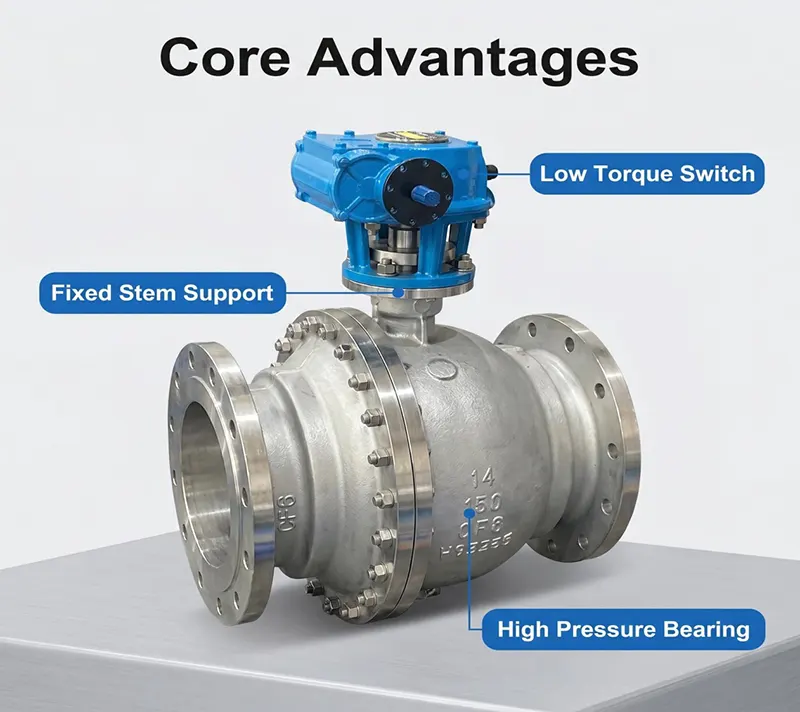

उत्पादन वैशिष्ट्ये

- ट्रुनियन माउंटेड फिक्स्ड बॉल स्ट्रक्चर, मोठ्या बोअर आणि उच्च दाबाच्या कामाच्या परिस्थितीसाठी योग्य.

- दाट सामग्रीसह बनावट वाल्व बॉडी, उच्च यांत्रिक शक्ती आणि चांगली गंजरोधक कामगिरी.

- पूर्ण पोर्ट डिझाइन, लहान प्रवाह प्रतिरोधकता, मोठी प्रवाह क्षमता, पाइपलाइन पिगिंग साफसफाईसाठी सोयीस्कर.

- स्प्रिंग लोडेड फ्लोटिंग सीट द्विदिशात्मक घट्ट शट-ऑफ, कमी गळती दर जाणवते.

- एपीआय 607 चे पालन करत अँटी-ब्लो आउट स्टेम डिझाइन, अँटी स्टॅटिक आणि फायर सेफ स्ट्रक्चरमध्ये तयार केले आहे.

- ऑपरेशन सुरक्षितता सुधारण्यासाठी असामान्य पोकळी ओव्हरप्रेशरसाठी स्वयं-रिलीव्हिंग सीट.

- कमी ऑपरेटिंग टॉर्क, दीर्घकालीन स्थिर सेवेसाठी वारंवार ओपनिंग-क्लोजिंग सायकलला सपोर्ट करते.

मुख्य गुणधर्म

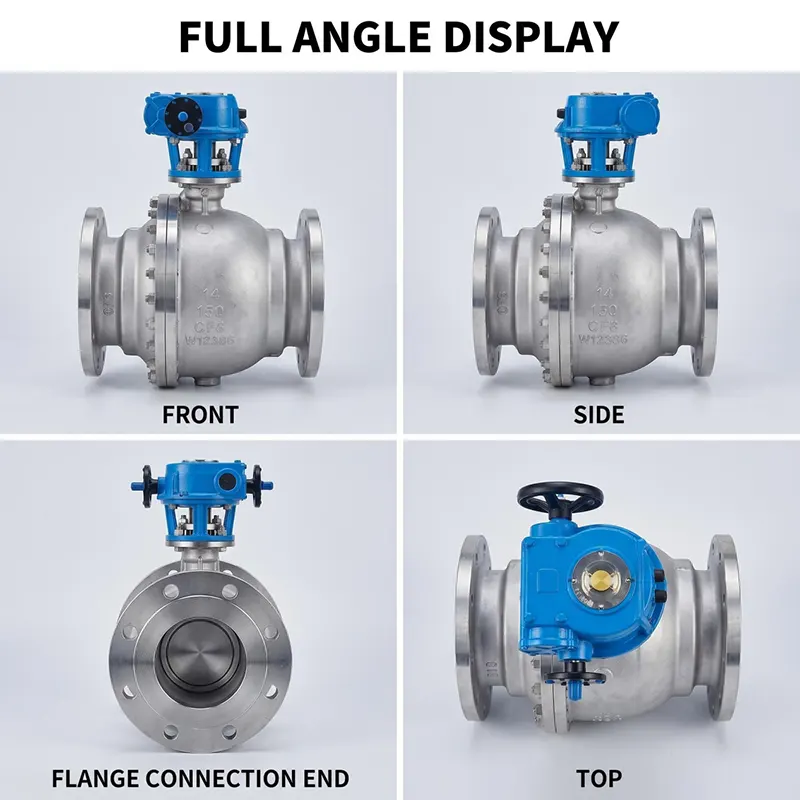

उत्पादनाची रचना

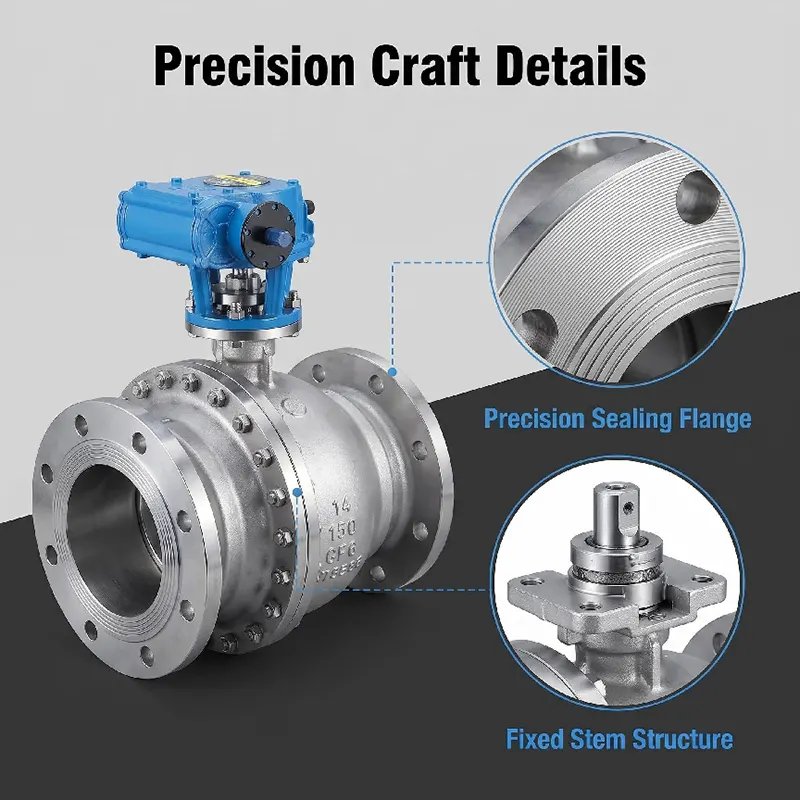

हे स्टेनलेस स्टील फिक्स्ड बॉल व्हॉल्व्ह बनावट फ्लँग्ड बॉल व्हॉल्व्ह आहे. बॉलला सीट फोर्सने तरंगण्याऐवजी वरच्या आणि खालच्या ट्रुनिअन शाफ्टद्वारे समर्थित आहे. मुख्य घटकांमध्ये बनावट वाल्व बॉडी, बोनेट, फिक्स्ड बॉल, अप्पर आणि लोअर ट्रुनियन शाफ्ट्स, स्प्रिंग प्रीलोडेड फ्लोटिंग सीट्स, अँटी-ब्लो आउट स्टेम, फ्लँज कनेक्शन एंड्स आणि ॲक्ट्युएटरसाठी ISO 5211 टॉप माउंटिंग पॅड यांचा समावेश आहे. विनंती केल्यावर डबल ब्लॉक आणि ब्लीड फंक्शन प्रदान केले जाऊ शकते. फ्लँज फेस पर्याय: RF, RTJ.

- वाल्व बॉडी / बोनेट: बनावट स्टेनलेस स्टील A182 F304 / A182 F316L

- बॉल: बनावट स्टेनलेस स्टील, हार्ड-क्रोमियम प्लेटेड किंवा स्टेलाइट हार्ड-फेस

- स्टेम: A182 F316 स्टेनलेस स्टील

- सीट सील: सॉफ्ट-सीलसाठी PTFE / RPTFE; मेटल हार्ड-सीलसाठी स्टेलाइट 6 हार्ड-मिश्रधातू

- गॅस्केट आणि ओ रिंग: FKM, PTFE, भिन्न तापमान माध्यमांसाठी सानुकूलित

- बोल्ट: B8 / B8M स्टेनलेस स्टील बोल्ट

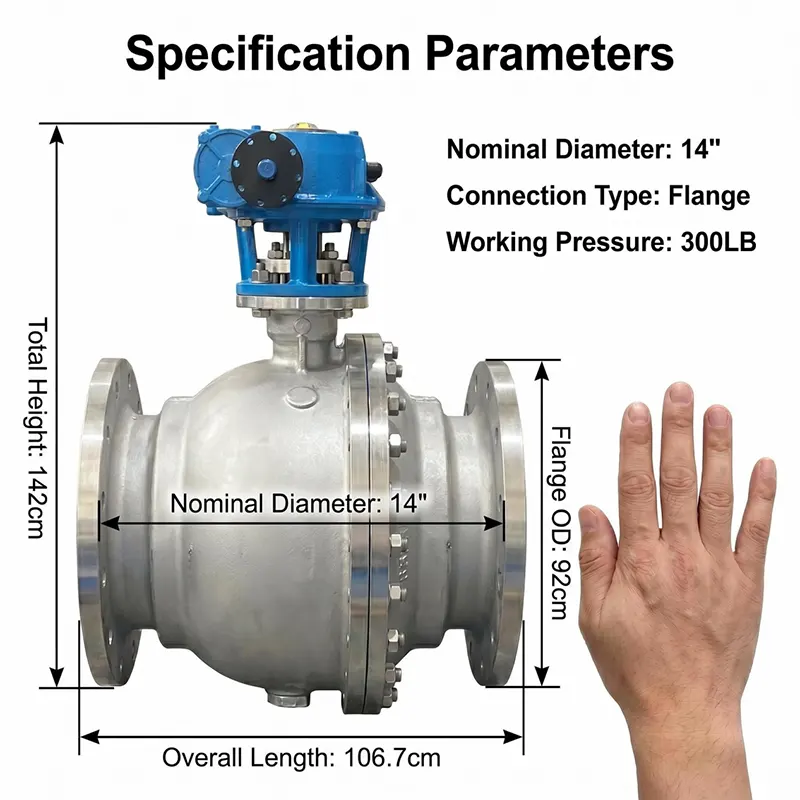

दबाव आणि तापमान श्रेणी

-प्रेशर क्लास: PN16-PN100, क्लास 150-क्लास 2500

- कामाचे तापमान:

•सॉफ्ट-सील आवृत्ती:-29℃ ~ +200℃

•मेटल हार्ड-सील आवृत्ती: -29℃ ~ +425℃

-चाचणी मानक: API 598, शेल चाचणी 1.5 पट रेट केलेले दाब; आसन चाचणी 1.1 पट रेट केलेले दाब

-आकार श्रेणी: DN50-DN600 (NPS2"-NPS24")

ऑपरेशनचे प्रकार

-मॅन्युअल: मोठ्या टॉर्क आवश्यकतेसाठी वर्म गियर ऑपरेटर

- वायवीय: एकल अभिनय / दुहेरी अभिनय वायवीय ॲक्ट्युएटर, मर्यादा स्विच आणि सोलेनोइड वाल्वसह

-इलेक्ट्रिक: रिमोट ऑटोमॅटिक कंट्रोलसाठी ऑन-ऑफ प्रकार किंवा मॉड्युलेटिंग इलेक्ट्रिक ॲक्ट्युएटर

- हायड्रॉलिक / इलेक्ट्रो हायड्रॉलिक ऍक्च्युएशन विशेष विनंतीवर उपलब्ध

सर्व ॲक्ट्युएटर ISO 5211 माउंटिंग प्लॅटफॉर्मवर बसतात.

अर्ज

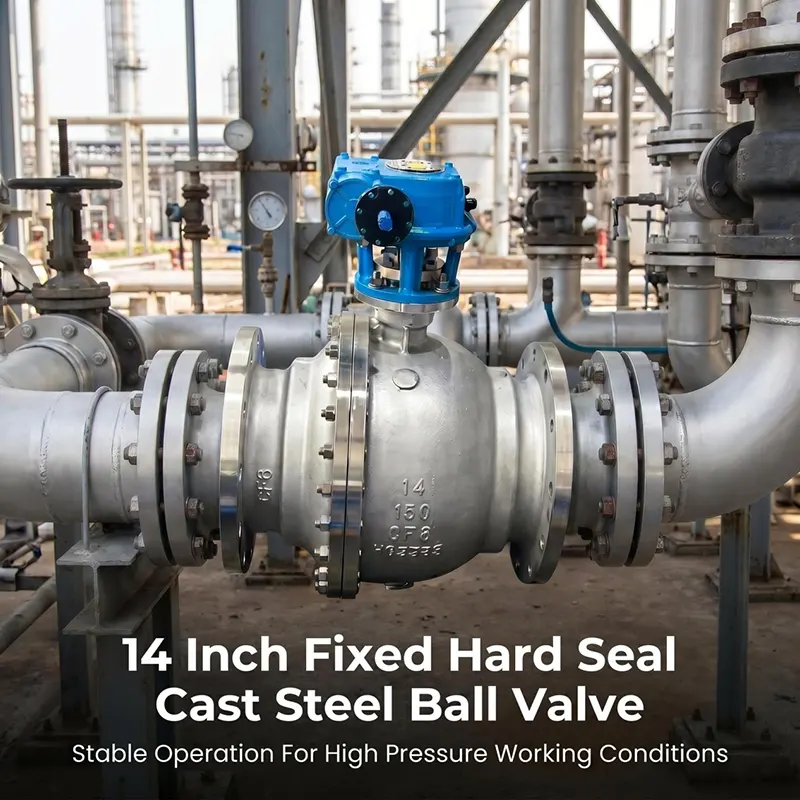

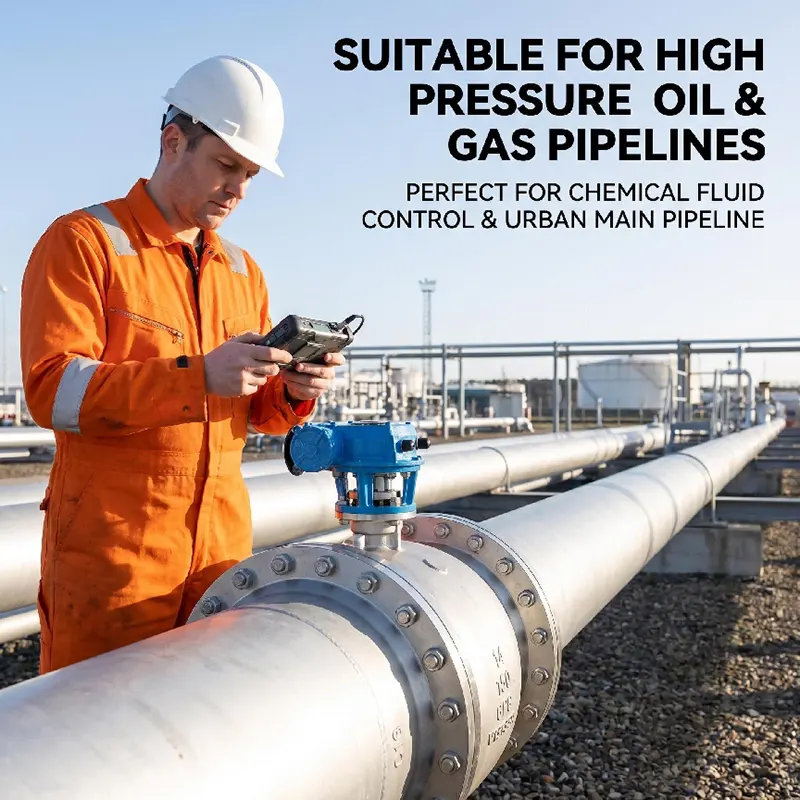

द्रव, वायू आणि संक्षारक माध्यमांसाठी ऑन-ऑफ आणि अलगाव सेवेसाठी व्यापकपणे स्वीकारले जाते. मुख्यतः तेल आणि वायू लांब-अंतराच्या पाइपलाइन, पेट्रोकेमिकल प्लांट, रासायनिक प्रक्रिया, वीज निर्मिती, जल प्रक्रिया, एलएनजी आणि इतर हेवी ड्युटी औद्योगिक प्रकल्पांमध्ये वापरले जाते.

आमचे स्टेनलेस स्टील फिक्स्ड बॉल व्हॉल्व्ह बनावट फ्लँज्ड बॉल व्हॉल्व्ह का निवडायचे?

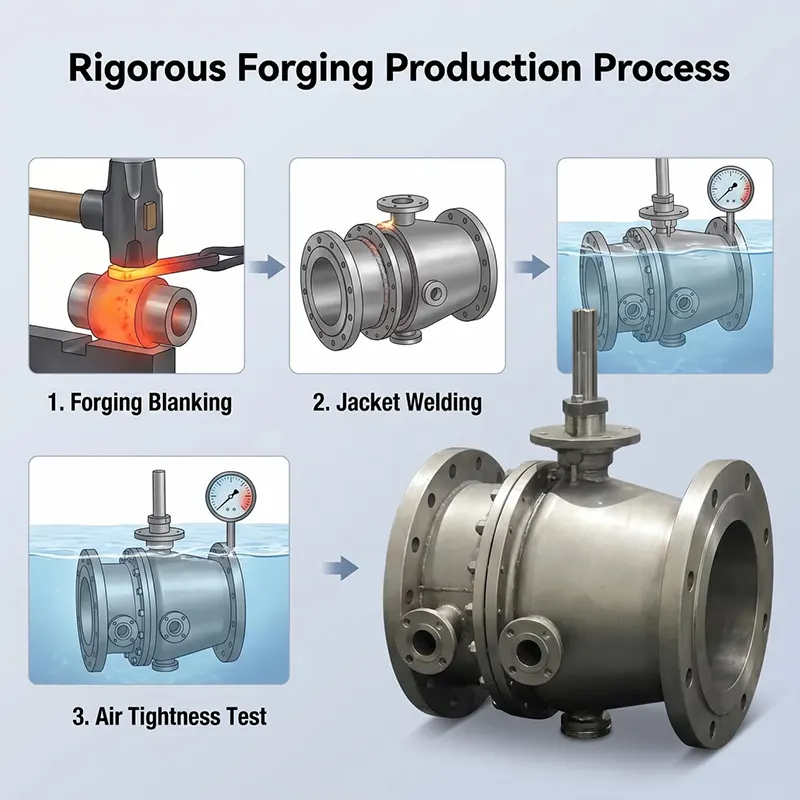

1. संपूर्ण फोर्जिंग प्रक्रियेचा अवलंब करा, सच्छिद्रता दोष न टाकता अंतर्गत सामग्री कॉम्पॅक्ट करा, उच्च दाब हेवी ड्यूटी पाइपलाइन फिट करा.

2. ट्रुनियन फिक्स्ड बॉल डिझाइन मोठ्या आकाराच्या उच्च दाब कार्य स्थितीसाठी ऑपरेटिंग टॉर्क मोठ्या प्रमाणात कमी करते.

3. कठोर सामग्री इनकमिंग तपासणी, प्रसूतीपूर्वी प्रत्येक वाल्व पूर्ण हायड्रोस्टॅटिक आणि गॅस सीट गळती चाचणी उत्तीर्ण करतो.

4. भिन्न तापमान आणि मध्यम मागणी जुळण्यासाठी सॉफ्ट-सील आणि मेटल हार्ड-सील दोन आवृत्त्यांना समर्थन द्या.

5. आम्ही तुमच्या प्रकल्पासाठी संपूर्ण तांत्रिक समर्थन, रेखाचित्र पुनरावलोकन आणि विक्रीनंतरचे मार्गदर्शन ऑफर करतो.

खरेदी मार्गदर्शक

चौकशी पाठवताना कृपया खालील माहिती द्या:

1. नाममात्र आकार आणि दाब वर्ग

2. कार्यरत मध्यम, वास्तविक कार्यरत तापमान

3. सील प्रकार: सॉफ्ट सील किंवा मेटल हार्ड सील

4. ऑपरेशन प्रकार (वर्म गियर / वायवीय / इलेक्ट्रिक इ.)

5. फ्लँज मानक आणि फ्लँज फेस प्रकार (RF / RTJ)

6. विशेष आवश्यकता: फायर सेफ, डीबीबी फंक्शन, गंजरोधक उपचार इ.

आमचा अभियंता तुमच्या कामाच्या स्थितीनुसार योग्य प्रस्ताव देईल.

पॅकेजिंग आणि शिपिंग

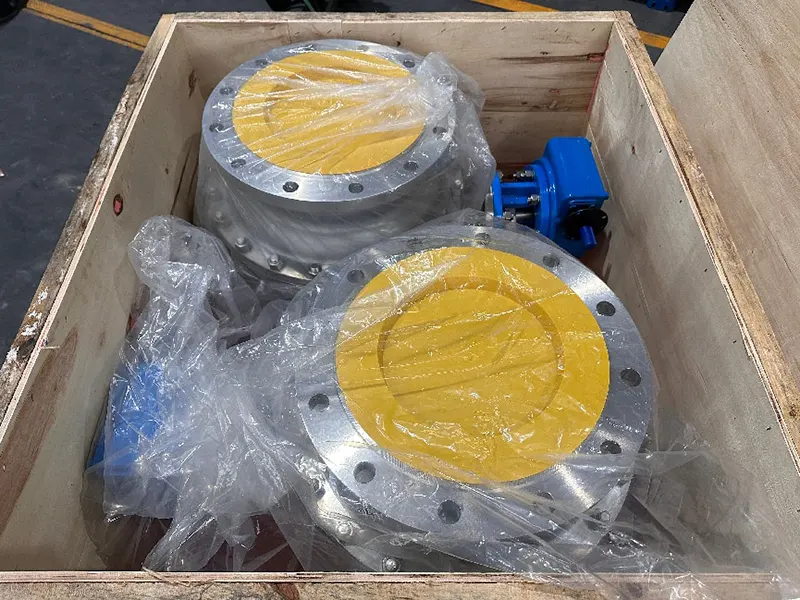

पॅकिंग करण्यापूर्वी प्रत्येक वाल्व साफ आणि संरक्षित केला जाईल. अंतर्गत पोकळी स्वच्छ ठेवण्यासाठी व्हॉल्व्ह पोर्ट प्लास्टिकच्या कॅप्सने सील केले जातात. व्हॉल्व्ह समुद्राच्या मालवाहतुकीसाठी योग्य असलेल्या घन प्लायवुड क्रेटमध्ये पॅक केले जातात. आम्ही EXW, FOB, CIF, DAP आणि इतर व्यापार अटींना समर्थन देतो. माल नियुक्त केलेल्या बंदर किंवा वेअरहाऊसमध्ये वितरित केला जाऊ शकतो.

OEM आणि ODM

आम्ही OEM आणि ODM ऑर्डर स्वीकारतो. आम्ही बॉडी मटेरियल, सील मटेरियल, फ्लँज स्टँडर्ड, स्पेशल एक्स्टेंशन स्टेम, स्पेशल पेंटिंग आणि लोगो मार्किंग ग्राहक रेखांकन किंवा तांत्रिक गरजेनुसार सानुकूलित करू शकतो. प्रकल्प ऑर्डरसाठी लवचिक MOQ.

तपासणी आणि चाचणी

API 598 मानकानुसार शिपमेंट करण्यापूर्वी प्रत्येक वाल्वची संपूर्ण श्रेणी तपासणी केली जाते.

- कच्च्या मालाची येणारी तपासणी: सामग्रीची रासायनिक रचना आणि यांत्रिक गुणधर्म तपासणे, सामग्री शोधण्यायोग्यता रेकॉर्ड प्रदान केले आहे.

- शेल हायड्रोस्टॅटिक चाचणी: वाल्व बॉडी आणि बोनेटसाठी 1.5 पट रेट केलेले दाब.

- आसन गळती चाचणी: 1.1 पट रेट केलेले दाब, पाणी किंवा नायट्रोजन माध्यम.

- व्हिज्युअल तपासणी, आकारमान तपासणी, पेंट आणि पृष्ठभाग पूर्ण तपासणी.

- ग्राहकाच्या विनंतीनुसार SGS, BV सारख्या तृतीय पक्ष संस्थेद्वारे साक्षीदार चाचणी स्वीकार्य आहे.

- MTC साहित्य चाचणी प्रमाणपत्र, हायड्रो-टेस्ट अहवाल, अनुरूपतेचे प्रमाणपत्र यासह कागदपत्रांचा संपूर्ण संच पुरवला जाऊ शकतो.

स्थापना आणि देखभाल मार्गदर्शक

- वेल्डिंग स्लॅग, वाळू आणि मोडतोड साफ करण्यासाठी स्थापनेपूर्वी पाइपलाइन पूर्णपणे स्वच्छ करा, सीलिंगच्या चेहऱ्याचे नुकसान टाळा.

- वाल्व्ह योग्य प्रवाहाच्या दिशेने माउंट करा, फ्लँज बोल्टला काटेकोरपणे आणि समान रीतीने क्रॉस करा.

- जास्त वेळ साठवून ठेवण्यासाठी किंवा कार्यरत स्थितीसाठी व्हॉल्व्ह अर्ध्या उघड्या स्थितीत ठेवू नका.

- नियमित ऑपरेशनसाठी, सील चिकटणे टाळण्यासाठी पूर्ण स्ट्रोक ओपनिंग क्लोजिंग सायकल वेळोवेळी चालवा.

- नियमित साइट तपासणी दरम्यान बाहेरील गळतीसाठी फ्लँज जॉइंट, स्टेम पॅकिंग तपासा.

- नियोजित शटडाउन दरम्यान थकलेला सील भाग पुनर्स्थित करा; तुमच्या कामाच्या माध्यमासाठी जुळणारी सील सामग्री वापरा.

- ॲक्ट्युएटर बसवले असल्यास, ॲक्ट्युएटर टॉर्क तपासा, स्विचची स्थिती नियमितपणे तपासा.

विक्रीनंतरची सेवा

-वारंटी कालावधी: शिपमेंटच्या तारखेपासून 12 महिन्यांची वॉरंटी मोजली जाते, उत्पादनातील दोषांविरुद्ध.

-आम्ही रेखांकन पुनरावलोकन, पॅरामीटर पुष्टीकरण आणि ऑपरेशन मार्गदर्शनासह तांत्रिक समर्थन प्रदान करतो.

- आमची अभियांत्रिकी कार्यसंघ 24 कामकाजाच्या तासांमध्ये तांत्रिक चौकशींना उत्तर देते.

- सुटे भाग (सीट्स, गॅस्केट, स्टेम पॅकिंग) पुन्हा ऑर्डर करण्यासाठी उपलब्ध आहेत.

- मोठ्या प्रमाणावर प्रकल्प ऑर्डरसाठी साइटवर तांत्रिक सल्लामसलत केली जाऊ शकते.

टीप: वॉरंटी चुकीची स्थापना, चुकीचे ऑपरेशन किंवा अयोग्य मध्यम स्थितीमुळे झालेले नुकसान कव्हर करत नाही.

संबंधित शिफारस केलेली उत्पादने

-फ्लोटिंग बॉल व्हॉल्व्ह (2 पीस/3 पीस स्टेनलेस स्टील बॉल व्हॉल्व्ह)

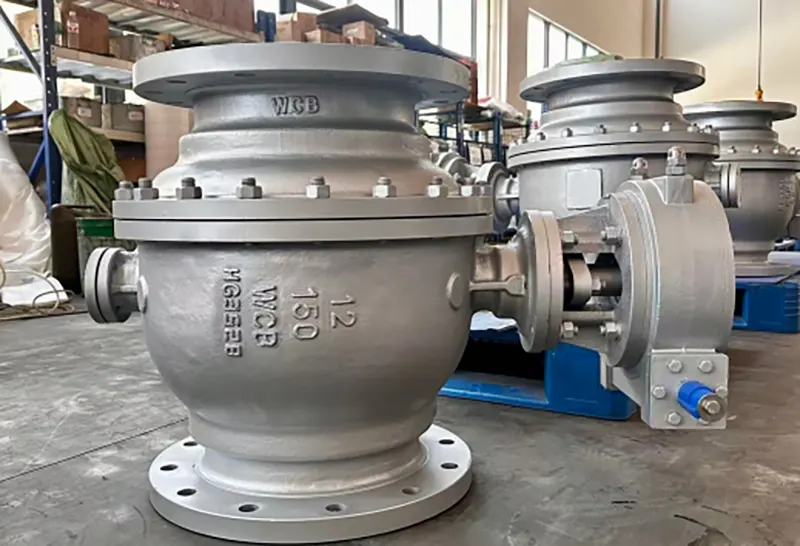

-WCB कार्बन स्टील फिक्स्ड ट्रुनियन बॉल व्हॉल्व्ह

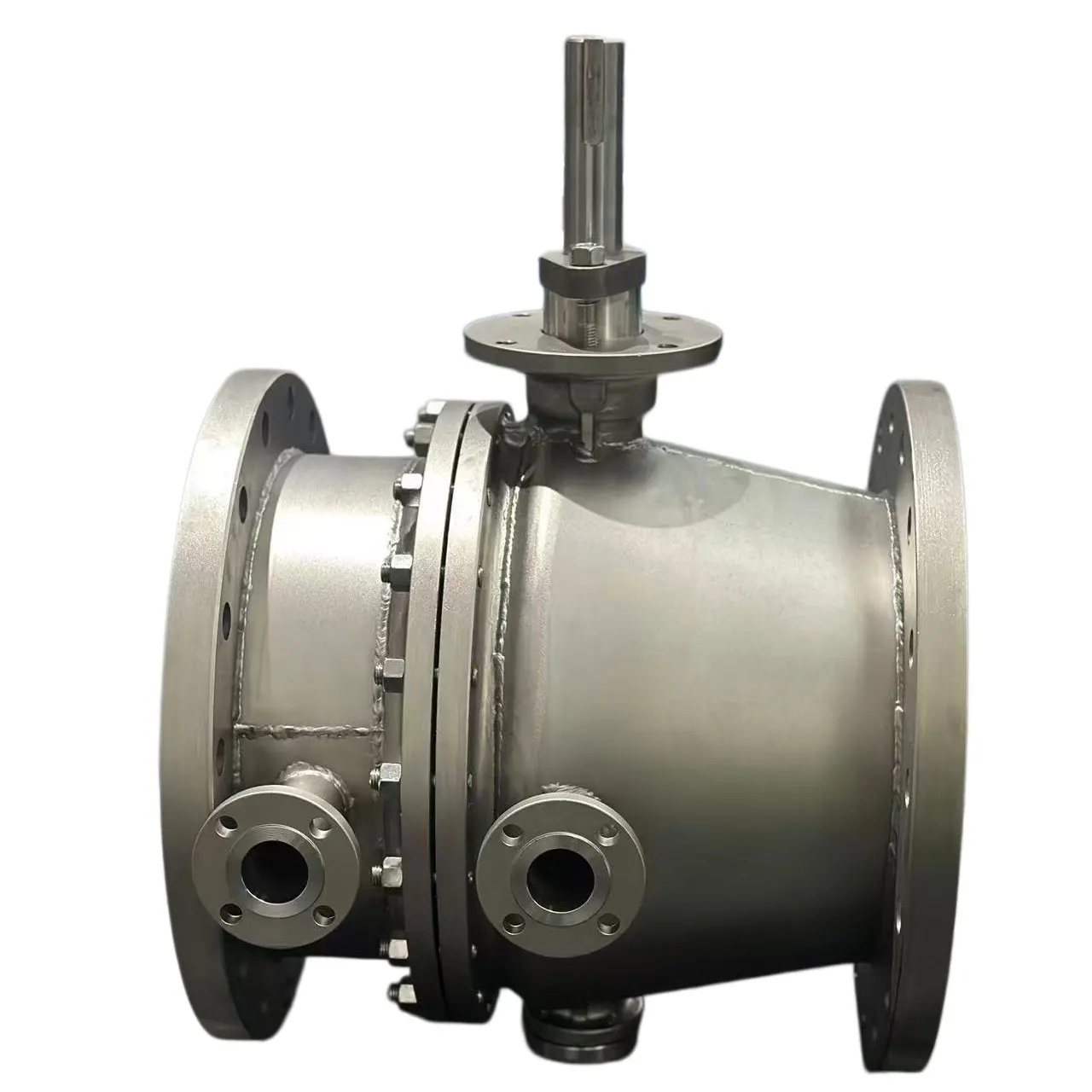

-जाकीट उच्च व्हिस्कोसिटी माध्यमासाठी इन्सुलेटेड फिक्स्ड बॉल व्हॉल्व्ह

- वायवीय / इलेक्ट्रिक पूर्ण ॲक्ट्युएटर सेटसह बॉल वाल्व

-उच्च तापमान सेवेसाठी मेटल हार्ड-सील निश्चित बॉल वाल्व

आमची फॅक्टरी ताकद

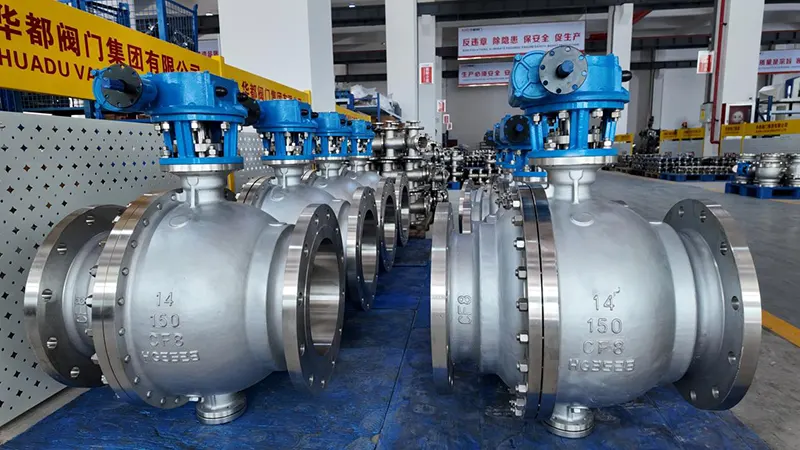

Huadu वाल्व्ह ग्रुप वेंझाऊ चीनमध्ये स्थित आहे, औद्योगिक वाल्व डिझाइन, फोर्जिंग, मशीनिंग आणि असेंब्लीमध्ये विशेष आहे. आमच्याकडे फोर्जिंग वर्कशॉप, सीएनसी मशीनिंग वर्कशॉप, असेंबलिंग वर्कशॉप आणि स्वतंत्र चाचणी प्रयोगशाळा यासह संपूर्ण उत्पादन लाइन आहेत. सर्व गंभीर उत्पादन प्रक्रिया घरामध्ये पूर्ण केल्या जातात, पूर्णपणे आउटसोर्स केल्या जात नाहीत. आमच्याकडे परदेशातील तेल वायू, पेट्रोकेमिकल आणि पाणीपुरवठा प्रकल्प ऑर्डरसाठी समृद्ध अनुभव आहे. आमची उत्पादने दक्षिणपूर्व आशिया, मध्य पूर्व, युरोप आणि इतर प्रदेशांमध्ये निर्यात केली जातात.

चौकशीसाठी कॉल करा

कृपया आकार, दाब, मध्यम, तापमान, ऑपरेशन प्रकार आणि विशेष मागण्यांसह आपल्या तपशीलवार कामकाजाच्या स्थितीची आवश्यकता आम्हाला पाठवा. आमची तांत्रिक टीम लवकरच तुमच्यासाठी मूल्यमापन करेल आणि औपचारिक कोटेशन तयार करेल. स्वागत नमुना ऑर्डर आणि मोठ्या प्रकल्प सहकार्य.
