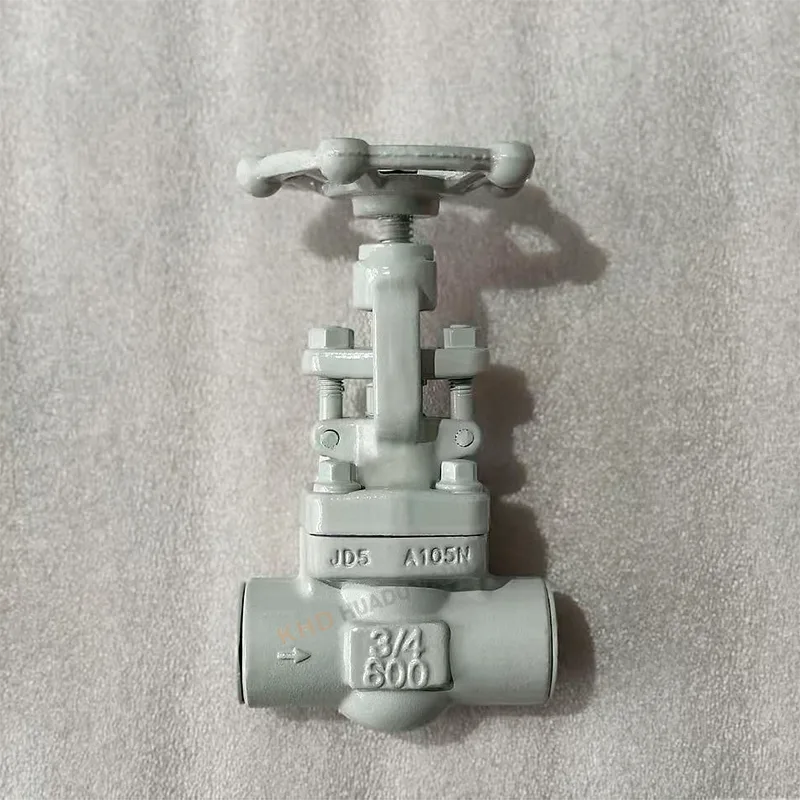

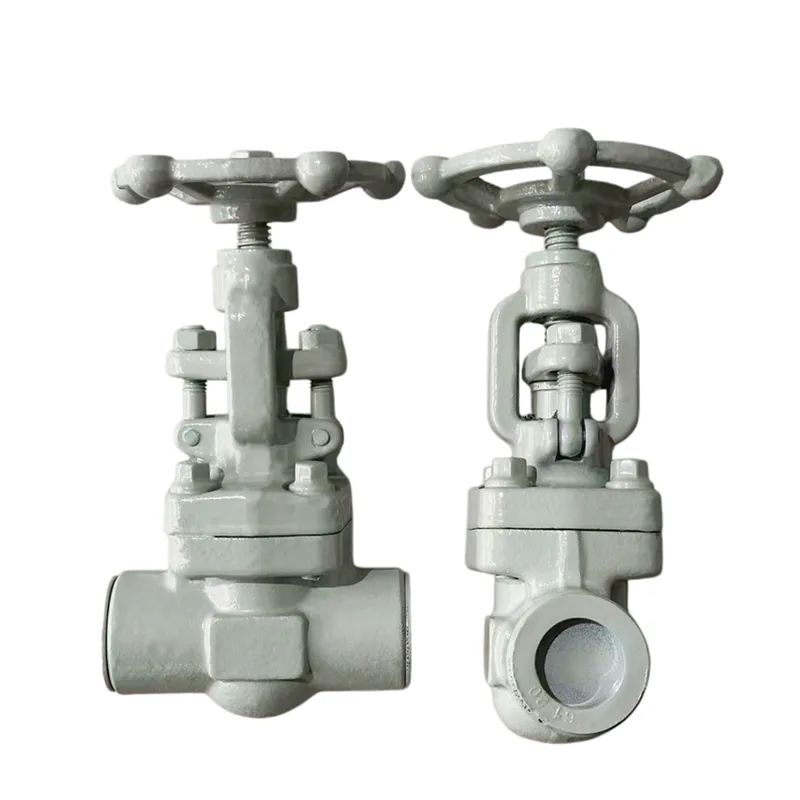

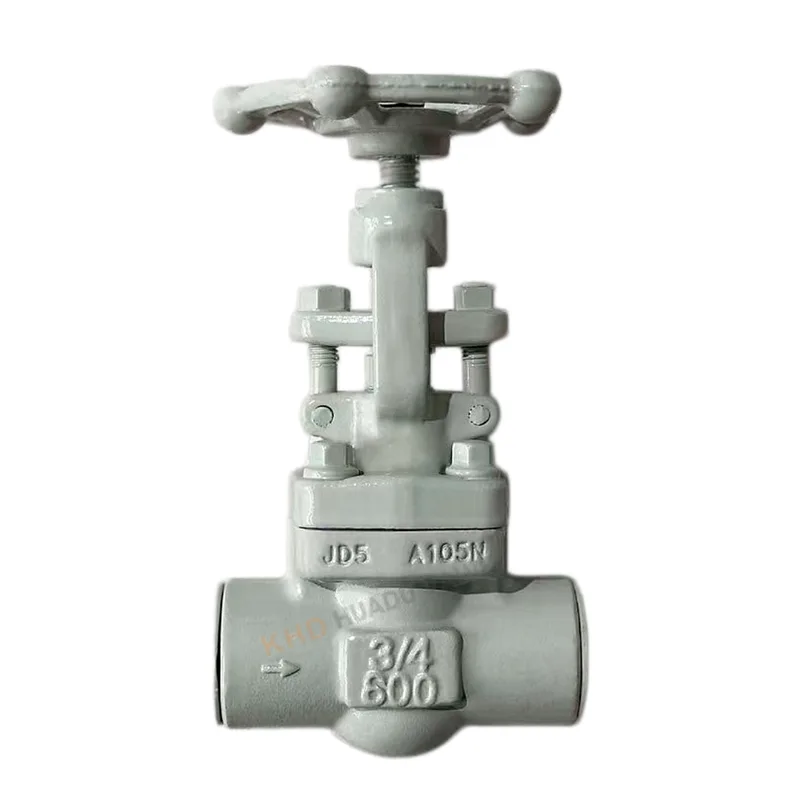

सॉकेट-वेल्डेड बनावट गेट वाल्व

सॉकेट-वेल्डेड बनावट गेट वाल्व्ह पाइपलाइन बंद आणि प्रवाह नियंत्रणासाठी डिझाइन केलेले उच्च-दाब औद्योगिक वाल्व आहे. Huadu Valve Group द्वारे उत्पादित, ते A105N बनावट कार्बन स्टील वापरते आणि 600 वर्गाच्या कामकाजाच्या परिस्थितीसाठी योग्य आहे. हे पेट्रोलियम, रसायन, उर्जा आणि उच्च-दाब स्टीम सिस्टीममध्ये मोठ्या प्रमाणावर वापरले जाते जेथे सुरक्षा आणि सीलिंग कार्यप्रदर्शन गंभीर आहे. सॉकेट-वेल्डेड बनावट गेट वाल्व स्थिर ऑपरेशन आणि दीर्घ सेवा जीवनाची औद्योगिक मागणी सुनिश्चित करते.

कच्चा माल आणि संरचनात्मक फायदे

उच्च-गुणवत्तेची बनावट स्टील बॉडी

सॉकेट-वेल्डेड बनावट गेट वाल्व्ह A105N बनावट कार्बन स्टीलपासून बनविलेले आहे, याची खात्री करून:

उच्च शक्ती आणि घनता

उत्कृष्ट प्रभाव प्रतिकार

छिद्र किंवा वाळूच्या छिद्रांसारखे कोणतेही कास्टिंग दोष नाहीत

सामग्रीची कठोर तपासणी

कच्च्या मालाच्या प्रत्येक बॅचची खात्री करण्यासाठी वर्णक्रमीय विश्लेषण वापरून चाचणी केली जाते:

अचूक रासायनिक रचना

पुनर्नवीनीकरण किंवा निकृष्ट दर्जाचे साहित्य नाही

स्थिर यांत्रिक कामगिरी

सॉकेट-वेल्ड कनेक्शन फायदे

सॉकेट-वेल्डेड बनावट गेट वाल्व्ह कनेक्शन प्रकार प्रदान करतो:

मजबूत सीलिंग कार्यक्षमता

flanges पेक्षा चांगले उच्च-दाब प्रतिकार

गंभीर प्रणालीमध्ये गळतीचा धोका कमी होतो

तांत्रिक तपशील

मानक पॅरामीटर्स

आकार: DN15–DN50 (नियमित स्टॉक)

प्रेशर रेटिंग: वर्ग 300 / वर्ग 600

साहित्य: A105N बनावट कार्बन स्टील

प्रकार: सॉकेट-वेल्डेड बनावट गेट वाल्व्ह

तापमान श्रेणी: -29°C ते 570°C

उत्पादन प्रक्रिया

सॉकेट-वेल्डेड बनावट गेट वाल्व्ह याद्वारे तयार केले जाते:

इंटिग्रल डाय फोर्जिंग

उष्णता उपचार (सामान्यीकरण प्रक्रिया)

सीएनसी अचूक मशीनिंग

कार्यप्रदर्शन वैशिष्ट्ये

मायक्रॉन-स्तरीय सीलिंग पृष्ठभागाची अचूकता

शून्य-गळती सीलिंग कार्यक्षमता

जॅमिंगशिवाय गुळगुळीत ऑपरेशन

उच्च-तापमान स्टीम सिस्टमसाठी योग्य

अर्ज क्षेत्रे

तेल आणि वायू उद्योग

सॉकेट-वेल्डेड बनावट गेट वाल्व्ह मोठ्या प्रमाणावर वापरले जाते:

रिफायनरी पाइपलाइन

तेल ट्रान्समिशन सिस्टम

नैसर्गिक वायू सुविधा

रासायनिक उद्योग

उच्च-दाब रासायनिक पाइपलाइन

संक्षारक द्रव नियंत्रण प्रणाली

रिएक्टर इनलेट/आउटलेट सिस्टम

उर्जा उद्योग

स्टीम पाइपलाइन

थर्मल पॉवर सिस्टम

कंडेन्सेट पाइपलाइन

सामान्य औद्योगिक वापर

उच्च-दाब लहान-व्यास पाइपलाइन

उपकरणे अलगाव प्रणाली

सुरक्षितता बंद-बंद अनुप्रयोग

मुख्य गुणधर्म

वारंवार विचारले जाणारे प्रश्न

सॉकेट-वेल्ड कनेक्शन म्हणजे काय?

सॉकेट-वेल्ड कनेक्शन ही पाईप जोडण्याची पद्धत आहे जिथे पाईप रिसेस केलेल्या सॉकेटमध्ये घातला जातो आणि नंतर बाहेरून वेल्डेड केला जातो. हे सामान्यतः उच्च-दाब, लहान-व्यास प्रणालींमध्ये वापरले जाते.

सॉकेट-वेल्डेड बनावट गेट वाल्व्हच्या बाबतीत, पाईप वाल्वच्या शेवटच्या सॉकेटमध्ये घातला जातो आणि मजबूत, गळती-प्रतिरोधक जोड तयार करण्यासाठी वेल्डेड केला जातो.

सॉकेट-वेल्ड कनेक्शनची मुख्य वैशिष्ट्ये

उच्च शक्ती आणि दबाव प्रतिकार

उत्कृष्ट सीलिंग कार्यप्रदर्शन

DN15–DN50 लहान पाइपलाइनसाठी योग्य

थ्रेडेड जोड्यांच्या तुलनेत गळतीचा धोका कमी होतो

तेल, वायू आणि स्टीम सिस्टममध्ये सामान्य

वेल्डिंग करण्यापूर्वी सॉकेट-वेल्ड वाल्व्ह वेगळे केले जावेत का?

होय, अगदी. सॉकेट-वेल्डेड बनावट गेट व्हॉल्व्ह स्थापित करण्यापूर्वी, वेल्डिंग दरम्यान वाल्व अंशतः एकत्र केले जाऊ नये.

योग्य स्थापना सराव:

शक्य असल्यास अंतर्गत घटक काढून टाका (किंवा वाल्व पूर्णपणे उघडे असल्याची खात्री करा)

सॉकेटमध्ये पाईप पूर्णपणे घाला

एक लहान विस्तार अंतर राखा (~1.5-2 मिमी)

केवळ बाह्य संयुक्त वर वेल्डिंग करा

वाल्व ऑपरेट करण्यापूर्वी थंड होऊ द्या

महत्वाच्या नोट्स:

वाल्व बॉडी जास्त गरम करणे टाळा

वेल्डिंग स्लॅगला वाल्व पोकळीत प्रवेश करण्यापासून प्रतिबंधित करा

वेल्डिंग करण्यापूर्वी योग्य संरेखन सुनिश्चित करा

अयोग्य वेल्डिंग सीलिंग पृष्ठभागांना नुकसान करू शकते आणि वाल्वचे आयुष्य कमी करू शकते.

OS&Y आणि बोल्टेड बोनेटमध्ये काय फरक आहे?

हे दोन भिन्न स्ट्रक्चरल डिझाईन्स आहेत जे गेट वाल्व्हमध्ये वापरले जातात.

OS&Y (बाहेरील स्क्रू आणि योक)

स्टेम थ्रेड वाल्व बॉडीच्या बाहेर आहे

स्टेमची दृश्यमान हालचाल उघडी/बंद स्थिती दर्शवते

सुलभ देखभाल आणि ऑपरेशन निरीक्षण

अग्निसुरक्षा आणि औद्योगिक प्रणालींमध्ये सामान्य

बोल्ट केलेले बोनेट

बोनेट बोल्ट वापरून वाल्व बॉडीशी जोडलेले आहे

अंतर्गत स्टेम डिझाइन (बाहेरून दृश्यमान नाही)

कॉम्पॅक्ट रचना

सामान्य औद्योगिक अनुप्रयोगांमध्ये मोठ्या प्रमाणावर वापरले जाते

साधी तुलना:

OS&Y = बाह्य दृश्यमानता + सोपे ऑपरेशन मॉनिटरिंग

बोल्टेड बोनेट = कॉम्पॅक्ट + किफायतशीर रचना

प्रकल्पाच्या गरजेनुसार सॉकेट-वेल्डेड बनावट गेट वाल्व्हमध्ये दोन्ही प्रकार लागू केले जाऊ शकतात.
